55ton grúas con ruedas de terreno áspero de alta movilidad

Obtener el último precio

Contactar ahora

Marca: Acedo

Descripción

Parámetro tecnológico de RT55

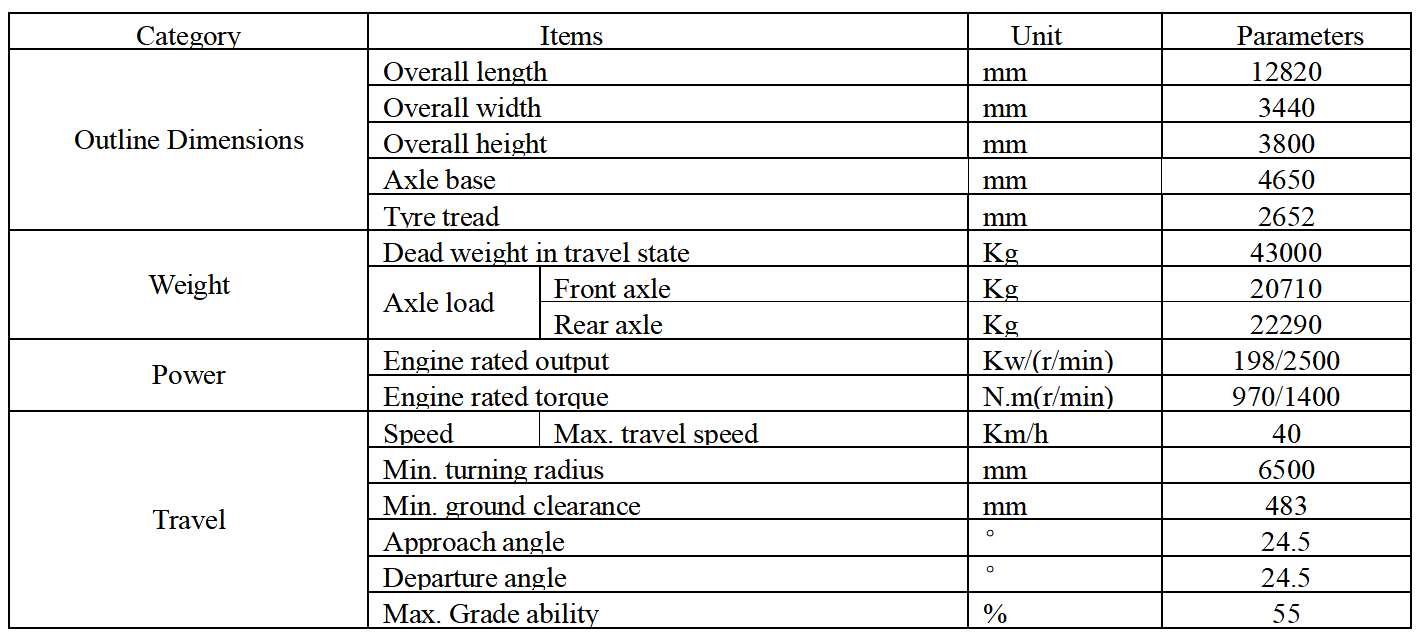

Tabla de parámetros técnicos principales RT55 en estado de viaje

Category	Items		Unit	Parameters
Outline Dimensions	Overall length		mm	12820
	Overall width		mm	3440
	Overall height		mm	3800
	Axle base		mm	4650
	Tyre tread		mm	2652
Weight	Dead weight in travel state		Kg	43000
	Axle load	Front axle	Kg	20710
		Rear axle	Kg	22290
Power	Engine rated output		Kw/(r/min)	198/2500
	Engine rated torque		N.m(r/min)	970/1400
Travel	Speed	Max. travel speed	Km/h	40
	Min. turning radius		mm	6500
	Min. ground clearance		mm	483
	Approach angle		°	24.5
	Departure angle		°	24.5
	Max. Grade ability		%	55

Tabla de parámetros técnicos principales RT55 en estado de elevación

Category	Items					Unit	Parameters
specifications	Max. total rated lifting load					t	55
	Min.. rated working radius					m	3
	Turning radius at swing table tail					m	4.46
	Max. Lift force		Base boom			KN.m	1850
			Fully extended boom			KN.m	828
	Outrigger distance		Longitudinal			m	7.7
			Lateral			m	7.6
	Boom length		Boom			m	10.3
			Fully extended boom			m	35
			Fully extended boom+jib			m	35+15
	Jib offset angle					°	0/30
Working speed	elevating time		Boom raising time			s	85
			Boom descending time			s	85
	Boom Extend/ retract time		Boom fully extend time			s	120
			Boom fully retracting time			s	95
	Max.swing speed					r/min	2.0
	Outrigger Extend/retract time	Outrigger beam		Extending synchronously		s	30
				Retracting synchronously		s	25
		Outrigger jack		Extending synchronously		s	35
				Retracting synchronously		s	60
	lifting speed (single rope)	Main winch			No load	m/min	120
		Auxiliary winch			No load	m/min	120

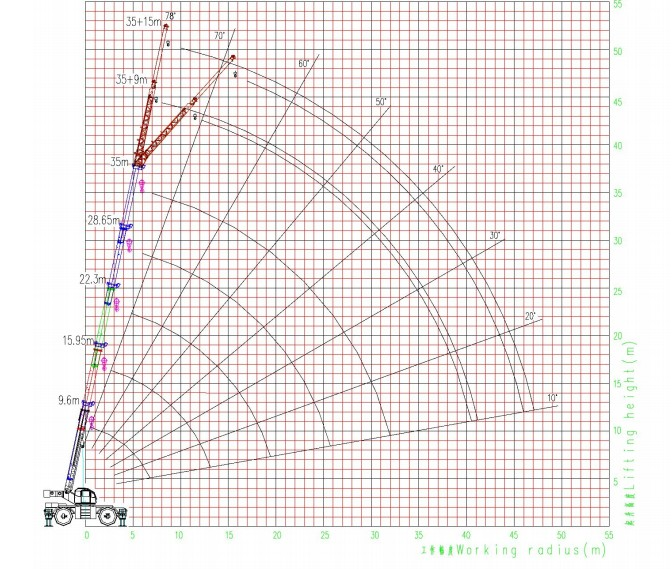

Gráfico de carga de RT55

RT55 Carga de elevación con calificación total para el boom

Working radius (m)	Full-extend outriggers ,360°swing
	Base boom 9600	Mid-extend boom 15950	Mid-extend boom 22300	Mid-extend boom 28650	Full-extend boom 35000
	Lifting load（kg)	Lifting load（kg)	Lifting load（kg)	Lifting load（kg)	Lifting load（kg)
3	55000	36500
3.5	48000	33400	18800
4	42000	29800	18800
4.5	40000	28700	18700
5	37000	26500	18500	15500
5.5	33600	24700	17800	14700
6	30500	22400	17200	14000
6.5	27000	20600	16700	13300	10500
7	24000	18500	15300	12700	10000
8		16100	13300	11700	9200
9		14200	11800	10800	8500
10		12600	10600	10000	7900
11		11400	9600	9200	7400
12		10300	8800	8500	6900
13			8000	7700	6300
14			7300	7000	5800
15			6800	6500	5300
16			6200	6000	4900
17			5800	5600	4600
18			5400	5200	4300
19				4700	4000
20				4200	3700
22				3600	3300
24				3000	2900
26					2600
28					2400
30					2100
Rate	12	10	8	6	4
Hook block standard		55t
Weight of hook block		560 kg

RT55 Carga de elevación con calificación total para el boom

Working radius (m)	Without outrigger, 360°swing
	Base boom 9600	Mid-extend boom 12775	Mid-extend boom 15950	Mid-extend boom 19125	Mid-extend boom 22300
	Lifting load（kg)	Lifting load（kg)	Lifting load（kg)	Lifting load（kg)	Lifting load（kg)
3	20470	18750
3.5	18260	16200
4	15450	13870	12690
4.5	13180	12000	11850
5	11570	10250	9660	8720
5.5	10940	8850	8450	8260
6	8650	7270	7130	6950	6160
6.5	7220	6670	6480	6330	5430
7		5250	5190	5140	4270
8		4200	4130	4070	3420
9		3480	3350	3250	2760
10			2770	2590	2140
11			2250	2050	1670
12			1820	1610	1240
13				1240	830
14				920	460
15				740	310
Rate	8	6	4	4	4
Hook block standard		55t
Weight of hook block		560 kg

RT55 Carga de elevación con calificación total para el boom

Working radius （m）	Without outrigger, lifting travel，boom at the front
	Base boom 9600	Mid-extend boom 12775	Mid-extend boom 15950	Mid-extend boom 19125	Mid-extend boom 22300
	Lifting load（kg)	Lifting load（kg)	Lifting load（kg)	Lifting load（kg)	Lifting load（kg)
3	21870	19260
3.5	20260	18340	14260
4	19430	17320	13920	10180	8120
4.5	18470	16270	13570	10180	8120
5	17620	15120	13010	10180	8120
5.5	16270	14350	12350	10180	8120
6	15090	13390	11740	10180	8120
6.5	14710	12570	11150	9370	7780
7	12370	11440	9970	8480	7430
8	10650	9690	8820	7640	7130
9		8240	7320	6260	6160
10			6180	5210	5420
11			5290	4370	4870
12			4550	3710	4200
13				3130	3530
14				2680	2970
15				2260	2580
16					2240
17					1750
Parts	8	6	4	4	4
Hook block standard		55t
Weight of hook block		560Kg

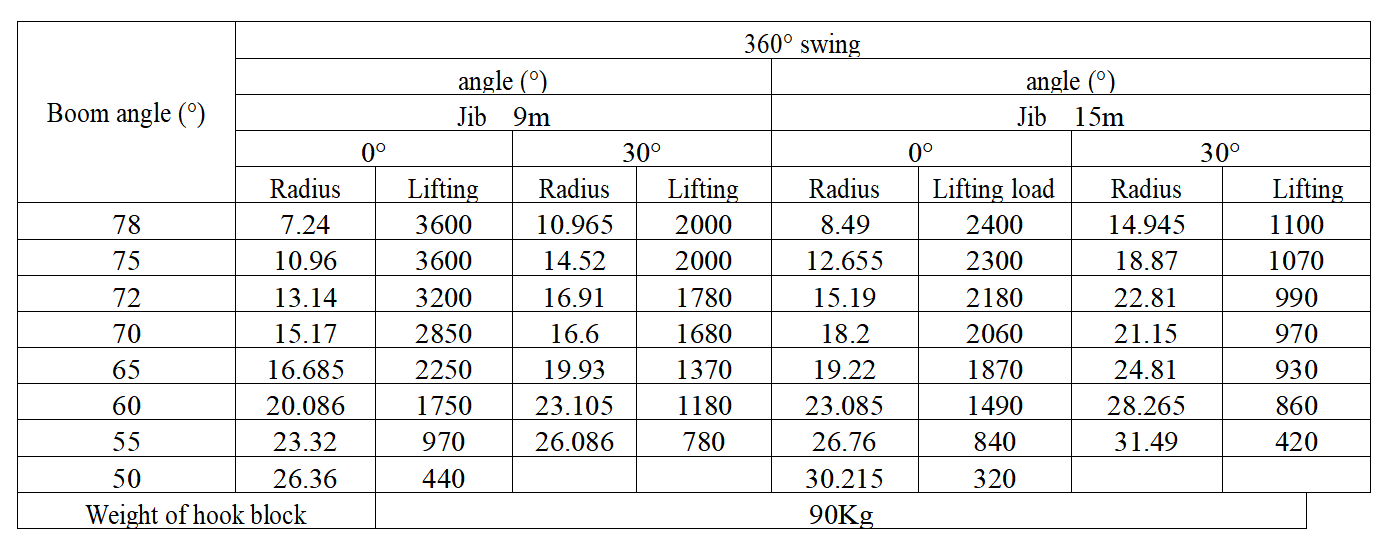

RT55 Carga de elevación con calificación total para J IB

Boom angle (°)	360° swing
	angle (°)				angle (°)
	Jib 9m				Jib 15m
	0°		30°		0°		30°
	Radius (m)	Lifting load（kg）	Radius (m）	Lifting load（kg）	Radius (m)	Lifting load（kg）	Radius (m)	Lifting load（kg）
78	7.24	3600	10.965	2000	8.49	2400	14.945	1100
75	10.96	3600	14.52	2000	12.655	2300	18.87	1070
72	13.14	3200	16.91	1780	15.19	2180	22.81	990
70	15.17	2850	16.6	1680	18.2	2060	21.15	970
65	16.685	2250	19.93	1370	19.22	1870	24.81	930
60	20.086	1750	23.105	1180	23.085	1490	28.265	860
55	23.32	970	26.086	780	26.76	840	31.49	420
50	26.36	440			30.215	320
Weight of hook block		90Kg

RT55 Modelo 55 toneladas Crane todoterreno de neumáticos:
La grúa a través del país de los neumáticos Modelo 55 de RT55 está especialmente diseñado para un entorno de construcción complejo, con su fuerte capacidad de elevación y un excelente rendimiento de campo a través, ampliamente utilizado en construcción, puentes, petróleo, minería y puerto y otras industrias, mejoran significativamente la eficiencia de la construcción de ingeniería.

Capacidad de elevación
La grúa RT55 tiene un peso de elevación nominal de hasta 55 toneladas, un diseño sofisticado de auge y una amplia gama de operaciones, que pueden hacer frente fácilmente a la tarea de elevación de materiales y equipos súper pesados, y con precisión y estable completar varias operaciones complejas.

Excelente rendimiento todoterreno
La grúa tiene una excelente capacidad a través del país, que puede viajar suavemente en un terreno complejo como Mountain Road, el sitio de construcción fangoso y la ruta de la mina resistente, acortar efectivamente el tiempo de transición, reducir los costos de transporte y garantizar el desarrollo suave del proyecto.

Campo de aplicación amplio
La grúa cruzada de neumáticos RT55 funciona bien en los campos de construcción, extracción de aceite, operaciones de minas y manejo de puertos. Se puede utilizar para la instalación de la estructura de acero de edificios de gran altura, elevación de la pared de cortina de vidrio, construcción de puentes, instalación y mantenimiento de equipos de perforación, así como mineral y gran manejo de equipos mecánicos, mejorando significativamente la eficiencia operativa. RT55 55 toneladas de grúa todoterreno de neumáticos con su excelente rendimiento, se convierte en la opción ideal en condiciones complejas, para ayudar al desarrollo eficiente de la industria.

Diseñamos y fabricamos de forma independiente las siguientes cuatro categorías principales de productos: maquinaria de elevación: grúa de camión, pluma plegable y grúa montada en el camión recta, grúa araña, grúa áspera y grúa de torre que se aceleran.
